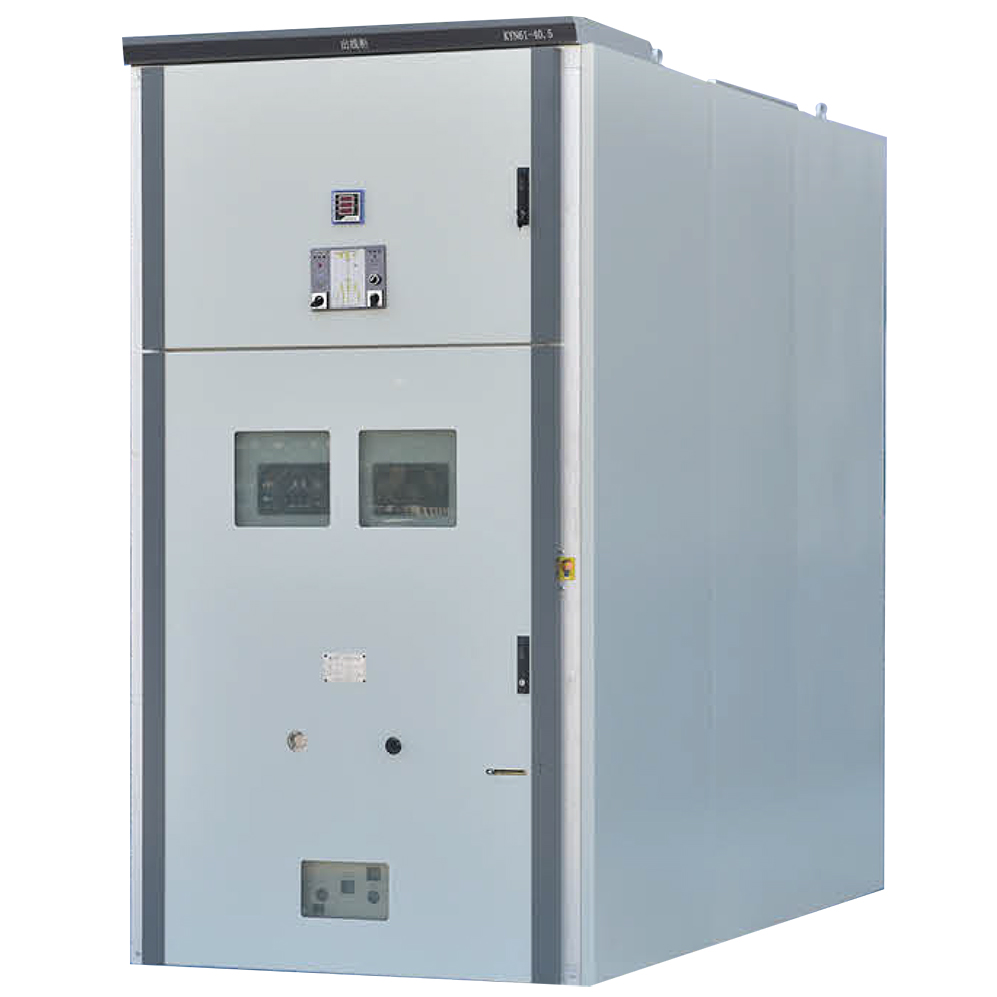

KYN61-40.5(Z)型鎧裝移開式交流金屬封閉開關設備（以下簡稱“開關設備”）它適用于三相交流50Hz電力系統，用于發電廠、變電所及工礦企業的配電室接受和分配電能之用，并對電路實行控制、保護及監測。

本產品符合標準：GB3906《3~35kV交流金屬封閉開關設備》GB/T11022《高壓開關設備和控制設備標準共用技術要求》、IEO60298《額定電壓1kV以上及50kV以下交流金屬封閉開關設備和控制設備》。

使用條件/

周?chē)諝鉁囟龋鹤罡邷囟?/span>+40℃。最低溫度-10℃；

海拔高度：≤1000m；

周?chē)鄬?duì)濕氣：日平均值≤95%，月平均值≤90%；

周?chē)諝猓翰贿m用于有腐蝕、嚴重污穢，可燃性氣體及劇烈振動的場所；

若有地震發生，地震強度不能超過8度。

結構特點/

·開關柜結構GB3906-2006和IEC298中鎧裝金屬封閉開關設備標準而設計，整體由柜體和可抽出部分（手車）兩部分級組成。柜體結構為組裝式，用螺栓栓接組合成型，用金屬隔板將開關柜體內部分隔為斷路器室、主母線室、電纜室和繼電器儀表室。外殼防護等級達到IP3X，各隔室間防護等級為IP2X，并且所有金屬結構件可靠接地，主回路系統的隔室間有獨立排氣的壓力釋放通道。

·手車根據用途可分為斷路器手車、電壓互感器手車、計量手車、隔離手車等，各類手車的外形尺寸相同，相同用途的手車具有良好的互換性；手車在柜內有試驗/隔離位置和工作位置，每一處位置都設有聯鎖裝置以保證手車處于以上兩位置時不能隨便移動。
